Neue Hardware Technologien für 2D / 3D CAD Anwendungen
Unser Bestreben ist es für jede Anwendung die beste IT Hardware Lösung zu bieten. Nicht immer gilt, dass bei Auswahl der möglichst stärksten - und teuersten - IT Komponenten die Anwendung am besten läuft. Dies gilt insbesondere für CAD Anwendungen, die oft einen grossen Teil der Funktionalität auf einem Prozessor-Core rechnen und spezifische Anforderungen an die Grafikleistung aufweisen.
In den letzten Wochen hat es massgebliche technologische Neuerungen bei IT Hardware Komponenten gegeben. Insbesondere bei Prozessoren und Grafikkarten. Wir testen regelmässig die neuesten Technologien um sicherzustellen, dass unsere IT Systeme mit den jeweiligen Anwendungen eine perfekte Leistung bieten. Hier informieren wir über die Resultate der Tests und geben Tipps für die Zusammenstellung einer Workstation.
Performance Prozessor
Wie erwähnt gibt es immer noch viele Software Anwendungen, bei welchen die Taktrate des Prozessors relevant ist. Dies ein Überblick:
Taktrate des Prozessors ist das limitierende Element
- Autodesk CAD Software (AutoCAD, Inventor, Revit, etc.)
- Siemens CAD Software (Siemens NX, Solidedge)
- Solidworks
- Vektorworks
- Messerli CAD Software
- Diverse weitere "klassische" CAD Anwendungen wie spezifische CAD Software für Holzbau, Metallbau etc.
Bei diesen Anwendungen empfehlen wir einen Intel Core i7 9700K oder Core i9 9900K Prozessor mit einer Single Core Taktrate von bis zu 5.0 GHz einzusetzen.
Die Taktrate des Prozessors ist wichtig, doch es gibt auch Multi-Core Funktionalität
- Adobe Anwendungen (gültig für die meisten Adobe Programme wie Lightroom, Creative Cloud oder Video Anwendungen)
- ArchiCAD
- Rhino
- Agisoft PhotoScan
- Weitere Software, bei welcher eine logische Prozessabfolge stattfindet
In diesem Fall ist ein Intel Prozessor mit möglichst hoher Taktrate einzusetzen. Die Intel Core i7 9700K / 9900K Prozessoren sind eine gute Wahl. Für mehr Performance kann ein Intel Prozessor der Core i9 99xxX Extreme Serie mit höherer Prozessor-Gesamtleistung eingesetzt werden. Die Prozessoren der X-Serie eignen sich insbesondere für High End Systeme mit hohem Bedarf an Arbeitsspeicher oder für Multi GPU Einsatz.
Gesamt-Performance des Prozessors ist wichtig
Klassische 3D Anwendungen wie zum Beispiel Cinema4D oder V-Ray nutzen die gesamte Leistung eines Prozessors über alle Cores. In diesem Fall ist die Taktrate nicht relevant. Ein Leistungsvergleich kann erreicht werden wenn Anzahl Cores mit der Standard-Taktrate des Prozessors multipliziert werden (gültig bei gleicher Prozessor-Generation).
Für Anwendungen, die die Gesamtleistung des Prozessors nutzen, ist ein AMD Treadripper Prozessor eine sehr gute Wahl, denn die AMD Prozessoren bieten das deutlich bessere Preis-Leistungsverhältnis als Intel Prozessoren.
Performance Grafikkarte
Bei der Wahl der Grafikkarte werden wir immer wieder gefragt ob eine Profi- oder eine Consumer-Grafikkarte die beste Wahl ist. Auch das ist je nach Software Anwendung unterschiedlich.
Profi-Grafikkarte
"Klassische" CAD Anwendungen laufen besser mit einer Profi-Grafikkarte, da die Treiber dieser Grafikkarten für den Bildaufbau von CAD Anwendungen optimiert sind.
Eine PNY Quadro oder eine AMD Fire Pro Grafikkarte ist bei folgenden Anwendungen die beste Wahl:
- Autodesk CAD Software (AutoCAD, Inventor, Revit, etc.)
- Siemens CAD Software (Siemens NX, Solidedge)
- Solidworks
- Diverse weitere "klassische" CAD Anwendungen wie spezifische CAD Software für Holzbau, Metallbau etc.
Consumer-Grafikkarte
Bei allen anderen 2D / 3D Software Anwendungen kann eine Consumer Grafikkarte eingesetzt werden.
Es gibt CAD Software, die mit einer Consumer Grafikkarte ebenso gut läuft wie mit einer Profi Grafikkarte, Beispiel ArchiCAD oder Vektorworks. Eine Profi-Grafikkarte kann bei diesen Anwendungen auch eingesetzt werden, doch bei einer Consumer-Grafikkarte ist das Preis-Leistungsverhältnis deutlich besser.
Performance Gesamtsystem
Damit die beste Performance eines IT Systems erreicht wird, sind weitere Komponenten wie der Arbeitsspeicher oder SSD/Festplatte passend zu wählen. Der Arbeitsspeicher ist abgestimmt zur Software und zur Dimension des Prozessors zu wählen.
Bei dem Datenzugriff ist eine schnelle PCIe / M.2 SSD von Vorteil. Wichtig ist dabei, dass auf der schnellen SSD sowohl Betriebssystem wie auch Software abgelegt werden. Zudem sollten die Dateien / Projekte, die in Berabeitung sind, lokal auf einer schnellen SSD gespeichert werden. Wenn bei der Bearbeitung auf externe Daten über ein Netzwerk zugegriffen werden muss, so gibt das einen deutlichen Tempoverlust.
Viele Tipps zur optimalen Zusammenstellung einer CAD Workstation für unterschiedliche Software Anwendungen sind in unserem Workstation Berater zu finden.
Leistungswerte aktueller Komponenten
Die Leistungswerte unterschiedlicher Komponenten testen wir regelmässig und publizieren diese bei unseren Benchmark Tests.
Bei vielen Benchmark Tests wird hauptsächlich die Leistung von einzelnen Komponenten getestet wird. Diese Werte geben einen guten Leistungsvergleich unterschiedlicher Komponenten unter der Annahme, dass eine Komponente voll ausgelastet wird.
Benchmark Tests für CAD Anwendungen
Die Leistungswerte bei Volllast sind aber nicht relevant wenn eine Software nicht die gesamte Leistung ausschöpft, wie bei Single Core Anwendungen, oder wenn aufgrund von optimierten Treibern eine bessere Leistung erreicht wird wie bei den Profi-Grafikkarten.
Es gibt spezifische Benchmark Tests, die das Verhalten von unterschiedlichen CAD Anwendungen wiedergeben. Wir haben die Leistung unserer aktuellen CAD Workstations mit dem Test SPECviewperf 13 geprüft.
Tipp: um einen Leistungsvergleich zu Ihrem aktuellen System zu erhalten, können Sie SPECviewperf 13 einfach auf Ihrem Computer ausführen. Unter dem nachfolgenden Link finden Sie alle Informationen zu diesem Benchmark Test.
Testresultate brentford CAD Workstations
Die nachfolgenden Benchmark Resultate wurden mit einer brentford W132 CAD Workstation mit 32 GB Arbeitsspeicher, 500 GB Samsung 970 M.2 SSD und unterschiedlichen Prozessoren / Grafikkarten erstellt. Die Messung wurde für Full HD Auflösung vorgenommen.

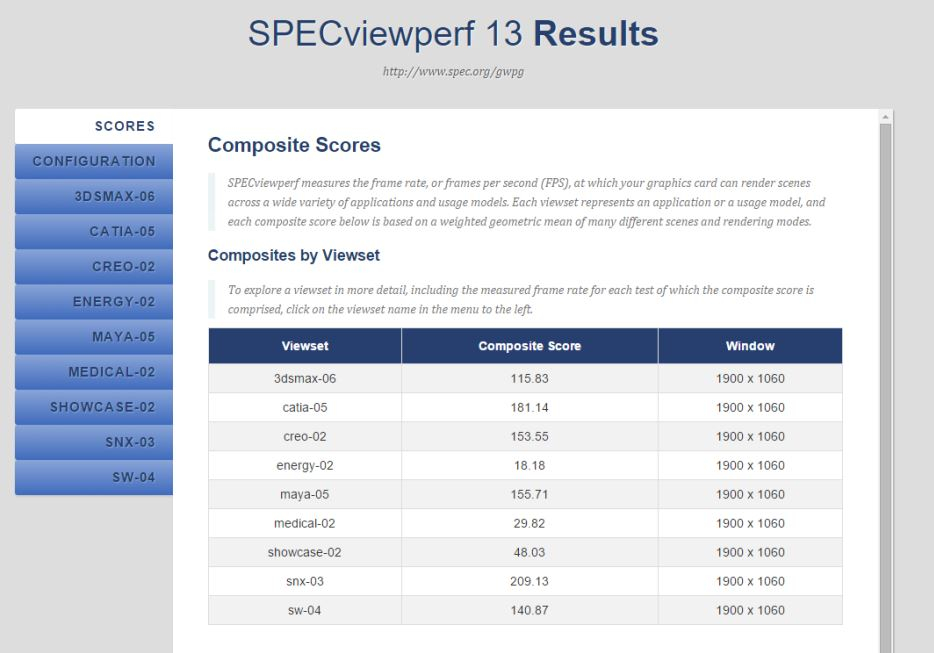

brentford W132 Workstation mit Intel Core i9 9900K Prozessor / PNY Quadro P2000 Grafik

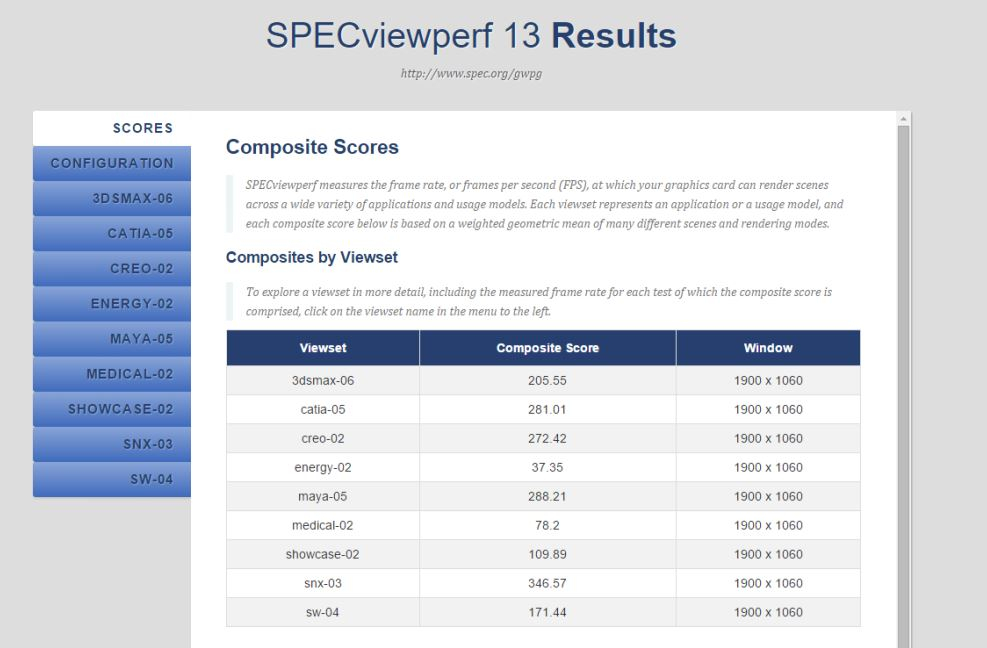

brentford W132 Workstation mit Intel Core i9 9900K Prozessor / PNY Quadro RTX 4000 Grafik

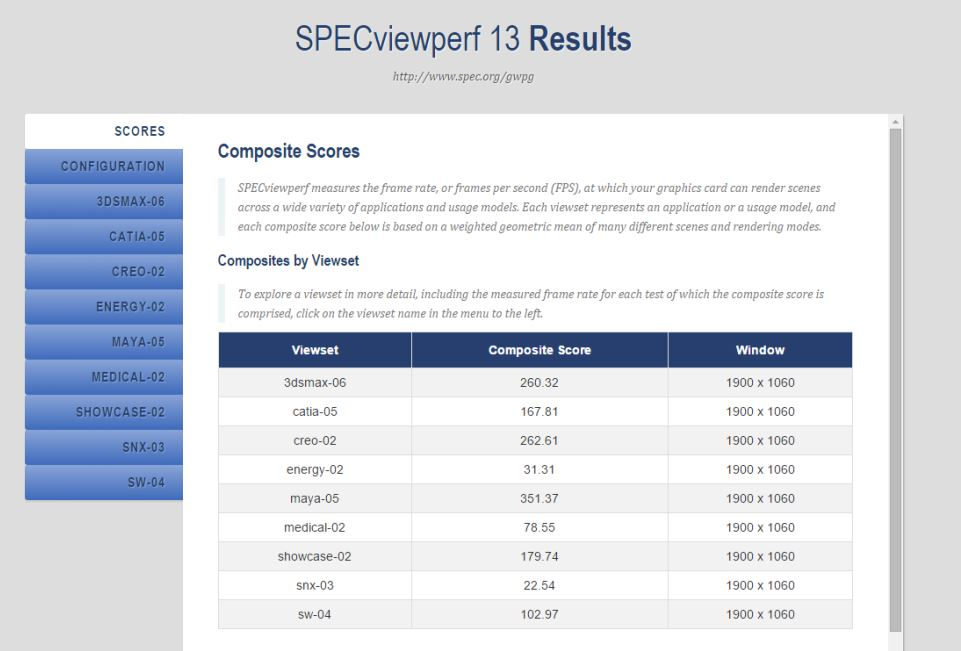

brentford W132 Workstation mit Intel Core i9 9900K Prozessor / Nvidia RTX 2080 Ti Grafik

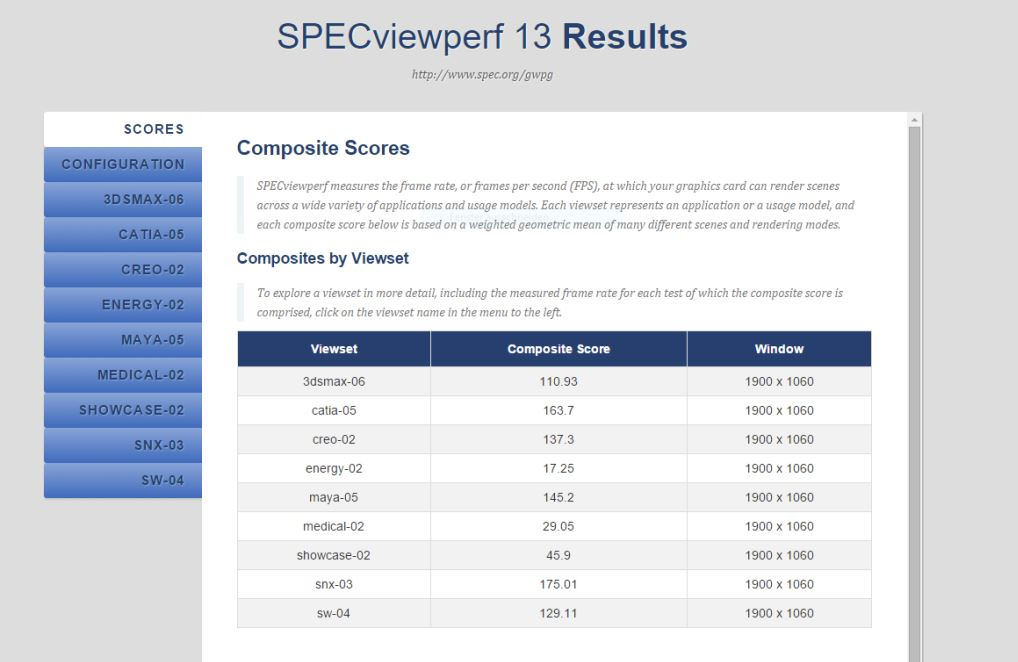

brentford W132 Workstation mit Intel Core i7 9700K Prozessor / PNY Quadro P2000 Grafik

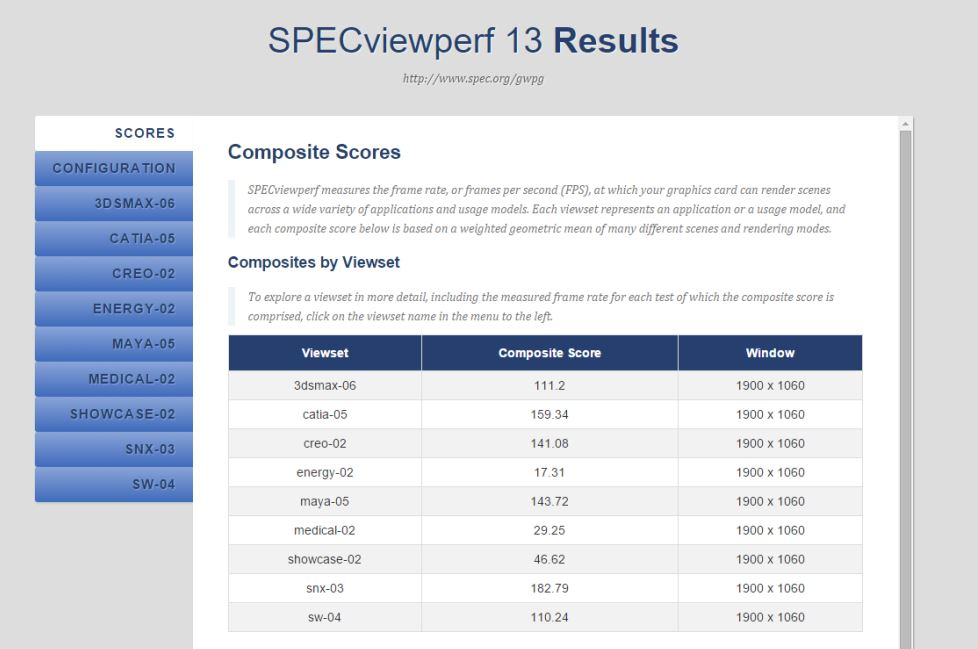

brentford W132 Workstation mit Intel Core i7 8700 Prozessor / PNY Quadro P2000 Grafik
Legende der getesteten Software Anwendungen
3dsmax: 3ds Max
Catia: Catia
Creo: Creo
Energy: Energy
Maya: Maya
Medical: Medical
Showcase: Showcase
SNX: Siemens NX
SW: Solidworks
